機床主要特點
? 設備嚴格執行【國家標準】GB/T 7926-2015和JB/T 11999.1-2014《數控往復走絲電火花線切割機床》精度檢驗，其各項技術指標符合該標準的要求。
數控系統功能
? 坐標系：增量坐標（相對坐標）；
? 圖形坐標變換、縮放、旋轉功能，圖形跟蹤顯示功能；
? 直線、圓弧插補功能；
? 斜度加工功能；
? 上下異面加工功能；
? 短路、斷絲處理功能；
? 停電記憶功能，加工結束自動停機功能；
? 自動對端面、對中心功能；
? 自動加過渡圓弧功能（任意，拐角功能）；
? 反向加工功能；
? 菜單技術、自動編程功能；
? 數據傳輸；
? 多刀切割功能；
? 脈沖電源的控制參數直接由軟件來控制，改善了脈沖電源輸出的抗干擾能力，從而提高了加工工件的粗糙度，降低了鉬絲的損耗。可選擇多種脈沖電源波形適合各種加工情形，提高了切割高工件的能力；
? 簡化了控制面板上的操作按鈕，將大量的按扭功能直接由軟件控制來實現。
主要技術參數
項目 | 參數 | ||||

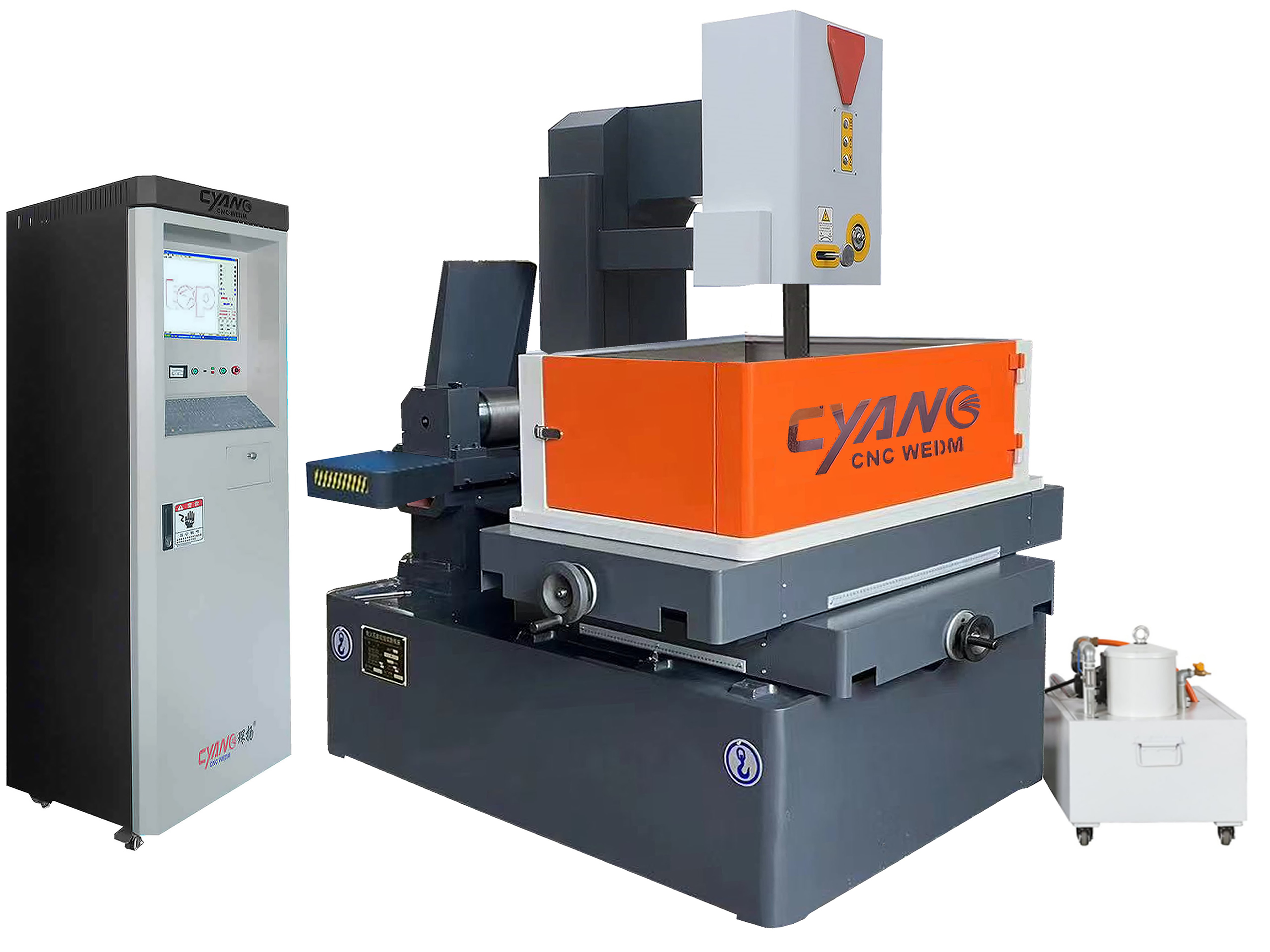

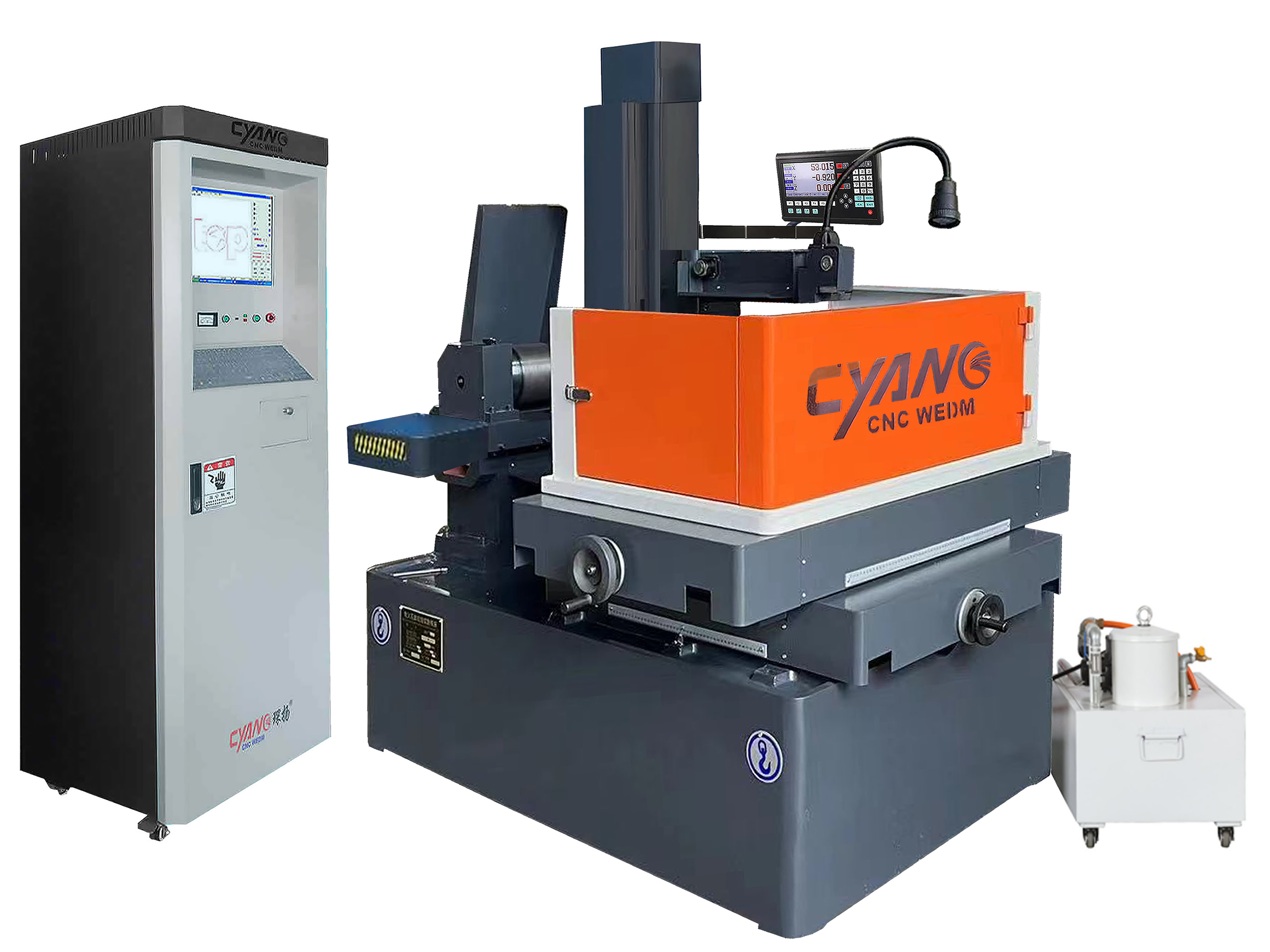

機床型號 | DK350C/F | DK450C/F | DK550C/F | DK650C/F | DK860C/F |
XYZ軸行程 | 250×350×300mm | 350×450×300mm | 450×550×300mm | 500×650×400mm | 630×800×400mm |
工作臺面尺寸 | 710×410mm | 720×480mm | 820×570mm | 1000×700mm | 1140×780mm |
工作臺液槽尺寸 | 800×600×300mm | 880×610×350mm | 970×720×400mm | 1200×820×400mm | 1200×820×400mm |
最大工件重量 | 300kg | 300kg | 500kg | 650kg | 800kg |
最大切割厚度 | C型：300mm，F型：400/500mm | ||||
U、V軸行程 | ±60×±60mm | ||||
加工錐度角（角度/厚度） | ±6 degree / 80mm | ||||
電極絲速度 | 1.18-11.18m/s | ||||
使用鉬絲線徑 | Dia.0.16～0.22mm | ||||
電極絲恒張力 | 10-30N | ||||
工作臺定位精度 | 0.015/300mm(GB/T 7926-2015) | ||||
重復定位精度 | ±0.08mm(GB/T 7926-2015) | ||||
最大切割速度 | ≥300mm2/min（指定材料和厚度） | ||||
最佳表面光潔度 | Ra1.0 um( 指定材料和厚度 ) | ||||
加工精度 | 直身±0.007mm (GB/T 7926-2015) 錐度±0.03mm (GB/T 7926-2015) | ||||
機器外觀尺寸 | 1500×1100mm×1900mm | 1500×1100mm×1900mm | 1700×1400mm×1900mm | 1850×1670mm×2000mm | 2160×1800mm×2000mm |
機器總重量（約） | 1100Kg | 1250Kg | 1450Kg | 1900Kg | 2100Kg |
