大錐度線切割機床
發布時間：2019-03-15瀏覽次數：752
主要技術參數
項目 | 參數 |

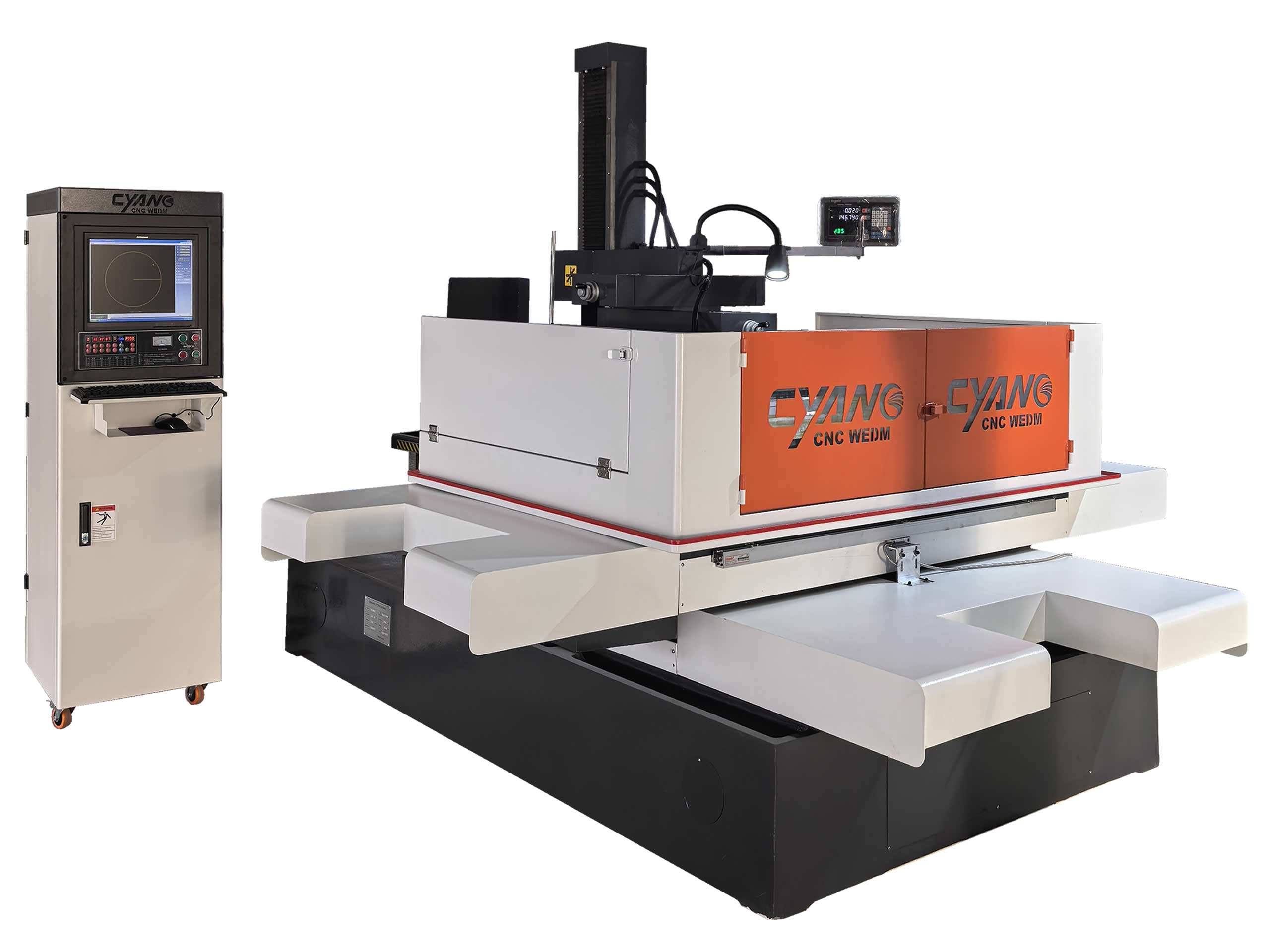

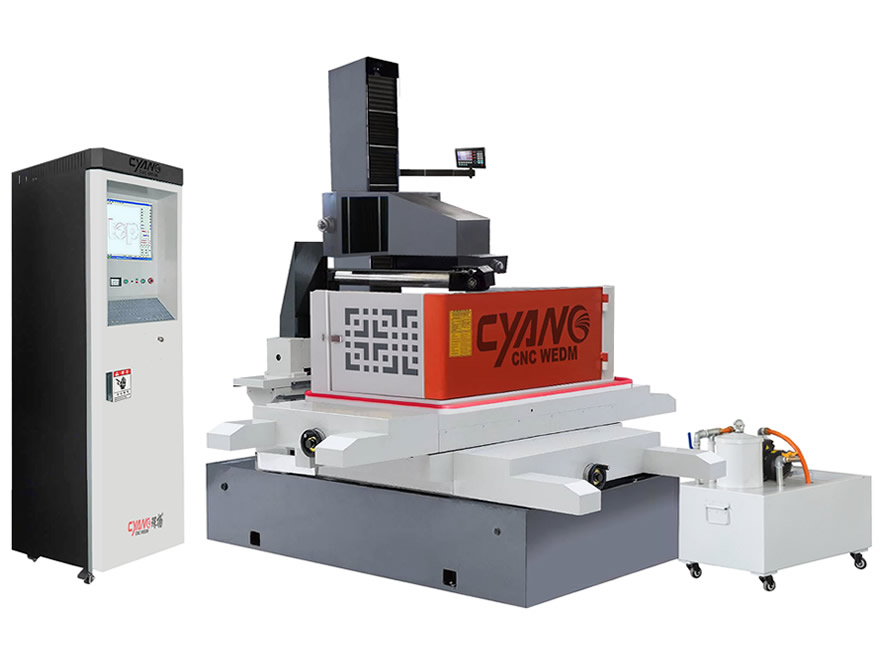

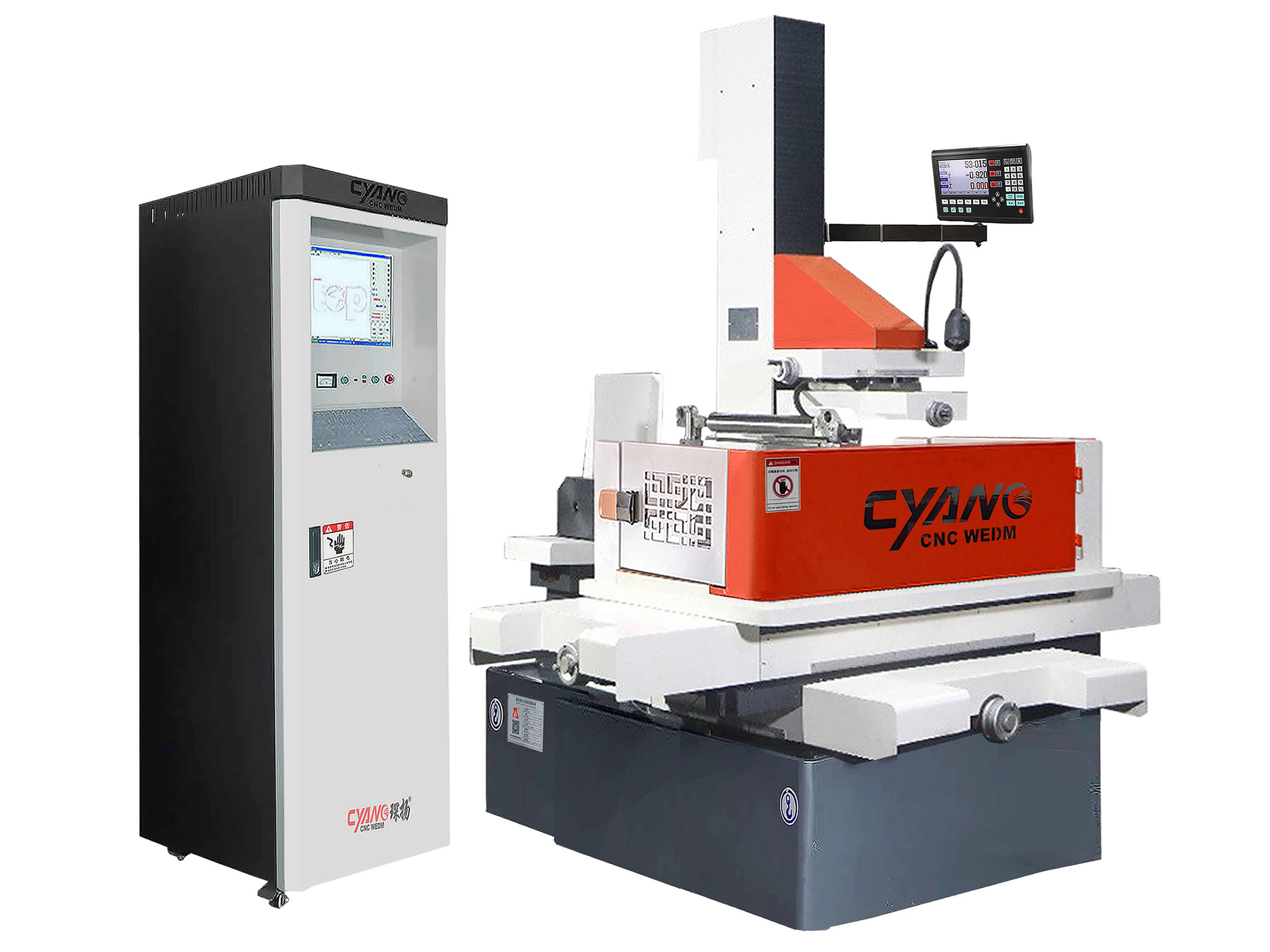

機床型號 | DK7745D | DK7750D | DK7763D | DK7780D | DK77100D |
XYZ軸行程 | 450×550×400mm | 500×630×500mm | 630×800×500mm | 800×1000×800mm | 1000×1200×800mm |
工作臺面尺寸 | 820×570mm | 1000×700mm | 1140×780mm | 1250×950mm | 1640×1200mm |
工作臺液槽尺寸 | 970×720×400mm | 1200×820×400mm | 1200×820×400mm | 1500×1100×400mm | 1780×1340×480mm |
最大切割厚度 | 400/500mm | 500/800mm | 500/700/1000mm | 500/700/1000mm | 500/700/1000mm |
最大工件重量 | 500kg | 650kg | 800kg | 1000kg | 1500kg |
U、V軸行程 | ±130×±130mm（±30 °），±200×±200mm（±45 °） |
加工錐度角（角度/厚度） | ±30~±45° / 50mm |
電極絲速度 | 1.18-11.18m/s |
使用鉬絲線徑 | Dia.0.1～0.22mm |
電極絲恒張力 | 10-30N |
工作臺定位精度 | 0.02/500mm(GB/T 7926-2015) |
重復定位精度 | ±0.08mm(GB/T 7926-2015) |
最大切割速度 | ≥300mm2/min（指定材料和厚度） |
最佳表面光潔度 | Ra2.5 um( 指定材料和厚度 ) |
加工精度 | 直身0.015mm ，錐度±0.03mm (GB/T 7926-2015) |
機器外觀尺寸 | 1700×1400×1700mm | 1850×1670×1900mm | 2160×1800×1900mm | 2500×2000×2200mm | 3000×2800×2500mm |
機器總重量（約） | 1650Kg | 2100Kg | 2500Kg | 2900Kg | 5200Kg |
主要特點
? XY軸步進電機采用節能無阻驅動電源。具有高精度和高穩定性；
? 超群的加工性能（高效率、高厚度、高精度三大指標。最快加工效率突破300mm2/min，最高工件厚度大于1.3m，加工精度小于 0.01 mm；
? XY軸高精密滾珠絲杠、高精度硬軌，承載力大；
? 手控盒操作，降低了工人的勞動強度，提高了工人的工作效率，減小了誤操作機會；
? 大錐度單邊30~45度切割、UV桁架式大搖擺結構，保證加工大錐度和異型零件的精度；
? 工作臺防護罩采用可折合式結構，造型優美，操作方便，具有防塵，防壓，防腐蝕，防受損，環保，為機床提供實用性保護的同時，也為機床增加更多視覺上的美感，使機床的整體價值得到提；
? 智能高速高頻脈沖電源，不僅僅實現了切割速度和表面粗糙度的兼顧，同時保證了在極速切割的條件下的穩定加工；
? 使用環保工作液，噴流均勻，廢液符合國家二級排放標準；
? Windows操作平臺，充分發揮Windows操作系統的優勢，可以快速瀏覽和查找所需的文件。CAD繪圖軟件，實現了CAD/CAM一體化。軟件使用簡單，會AutoCAD即會使用。且支持多種線切割軟件生成的3B代碼、G 代碼等加工代碼，擴大了操作工使用對象。開創線切割易用時代！
? 特高效率——工件厚度在60-200mm的正常加工效率在180-280平方毫米/分鐘；最高加工效率可達350平方毫米/分鐘；
? 大電流——5A大電流長時間加工工件，最大加工電流可達13A；
? 超低鉬絲損耗——5A大電流加工時的鉬絲損耗為50萬—100萬平方毫米絲損1絲；鉬絲連續加工時間可達60小時以上；
? 超集成——整個控制柜按集成化設計，便于維修和有效的降低故障率；
? 超高厚度——最高加工厚度突破1.5米；
? 大錐度——最大加工錐度90度；
? 低故障率——控制柜內部采用隔離式設計，操作面板采用按鍵式設計，且經高溫48小時老化工藝，極大降低了故障率；
? 超方便——手控盒操作，隨處移動，方便操作。
